Strojový závitník M4 × 0,7 na slepé otvory, špirálová drážka 35°, povlak TiN

Strojový závitník so špirálovou drážkou je určený na rezanie závitov v slepých otvoroch, teda tam, kde otvor nie je priechodný a trieska nemá kadiaľ odísť dopredu.

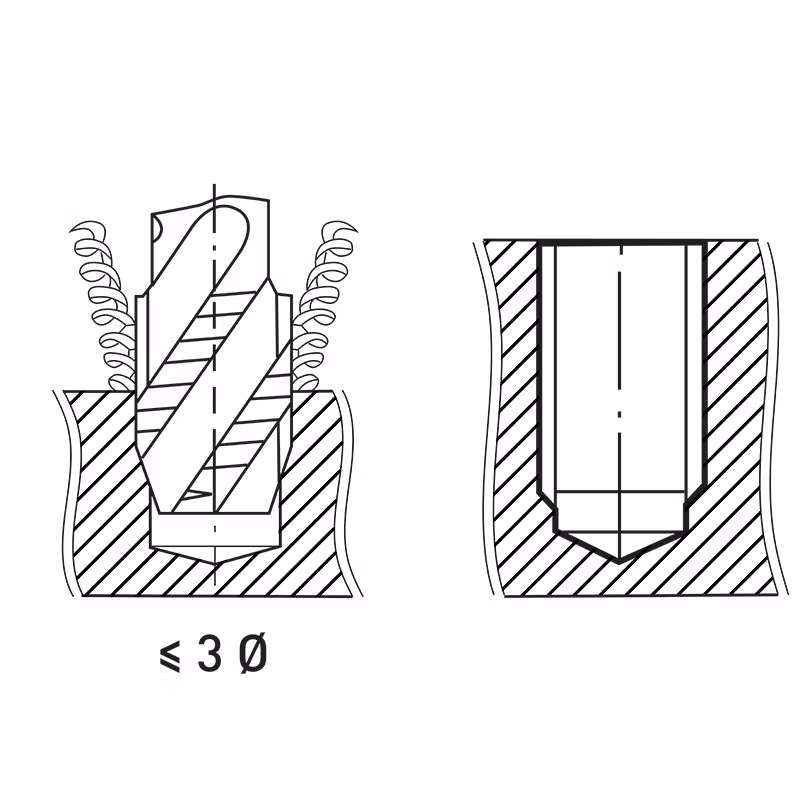

Drážky sú skrútené pod uhlom 35° a fungujú ako závitovka: vynášajú triesku z otvoru smerom hore, von zo závitu. To je rozhodujúce — v slepom otvore by sa trieska nahromadila pred nástrojom, zablokovala ho a závitník by sa zlomil. Zároveň sa nepoškodí dno otvoru a závit sa dá vyrezať takmer až k nemu.

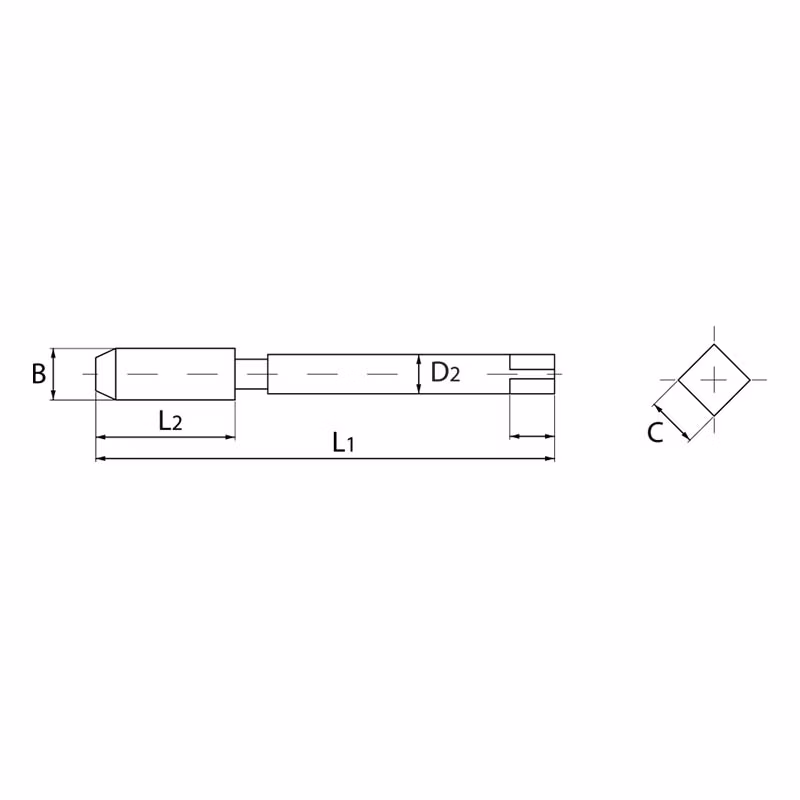

Zosilnený driek znáša krútiaci moment, ktorý pri strojnom rezaní vzniká — je vyšší než pri ručnej práci, pretože stroj neustúpi, keď odpor narastie.

Povlak z nitridu titánu (TiN) — charakteristický zlatou farbou — je tvrdší a klzkejší než holá rýchlorezná oceľ. Znižuje trenie a teplotu ostria, čím predlžuje životnosť závitníka a umožňuje vyššie rezné rýchlosti než nepovlakované prevedenie.

Predvŕtaný otvor musí mať priemer podľa tabuľky a musí byť hlbší než požadovaná dĺžka závitu, aby mala trieska a nábeh závitníka kam ísť. Reže sa s chladiacou a mazacou kvapalinou; pri slepých otvoroch je vhodné závitník občas vytiahnuť a otvor vyfúkať.

• Metrický závit M4 × 0,7 s hrubým stúpaním
• Špirálová drážka 35° — vynáša triesku z otvoru smerom hore
• Určený pre slepé otvory
• Povlak TiN — vyššia tvrdosť ostria a vyššie rezné rýchlosti
