Strojový závitník M3 × 0,5 na priechodné otvory, povlak TiN

Strojový závitník je určený na rezanie vnútorných závitov strojom — na stojanovej vŕtačke, sústruhu, fréze alebo v závitovacom prístroji — nie ručne vratidlom.

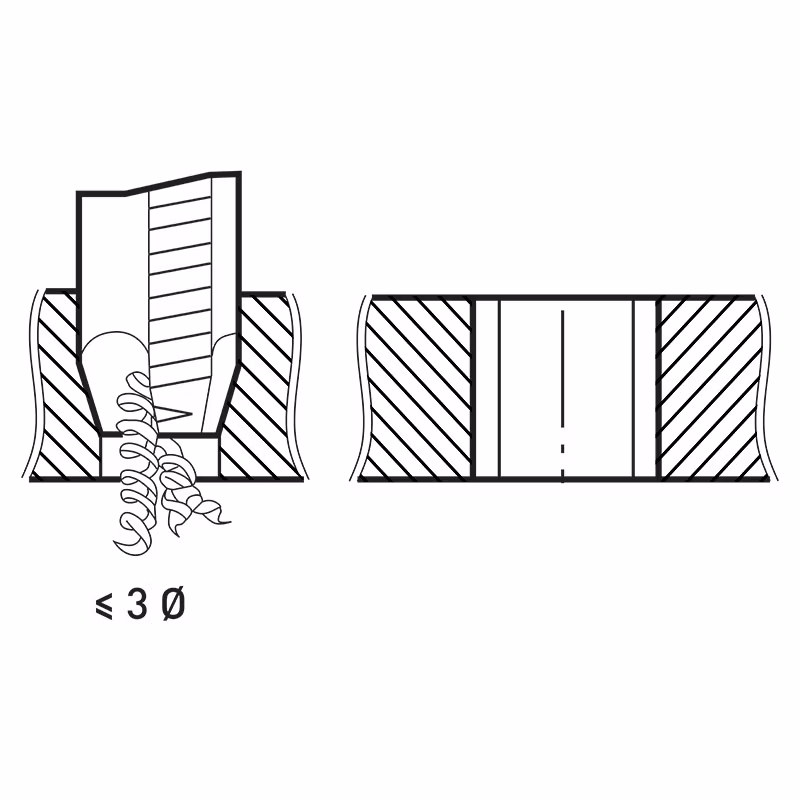

Toto prevedenie je určené pre priechodné otvory. Má predĺžený nábeh, ktorý vytláča triesku dopredu pred nástroj a von z otvoru. Práve preto sa nesmie použiť v slepom otvore — trieska by nemala kam odchádzať, natlačila by sa pred závitník a zlomila by ho.

Zosilnený driek znáša krútiaci moment, ktorý pri strojnom rezaní vzniká — je vyšší než pri ručnej práci, pretože stroj neustúpi, keď odpor narastie.

Povlak z nitridu titánu (TiN) — charakteristický zlatou farbou — je tvrdší a klzkejší než holá rýchlorezná oceľ. Znižuje trenie a teplotu ostria, čím predlžuje životnosť závitníka a umožňuje vyššie rezné rýchlosti než nepovlakované prevedenie.

Predvŕtaný otvor musí mať priemer podľa tabuľky pre daný závit — pri menšom sa závitník zlomí, pri väčšom vznikne neúplný závit. Reže sa s chladiacou a mazacou kvapalinou a s otáčkami podľa obrábaného materiálu.

• Metrický závit M3 × 0,5 s hrubým stúpaním
• Predĺžený nábeh — trieska odchádza dopredu, len pre priechodné otvory
• Zosilnený driek pre strojné rezanie
• Povlak TiN — vyššia tvrdosť ostria a vyššie rezné rýchlosti
