Strojový závitník M10 × 1,5 na priechodné otvory, povlak TiCN

Strojový závitník je určený na rezanie vnútorných závitov strojom — na stojanovej vŕtačke, sústruhu, fréze alebo v závitovacom prístroji — nie ručne vratidlom.

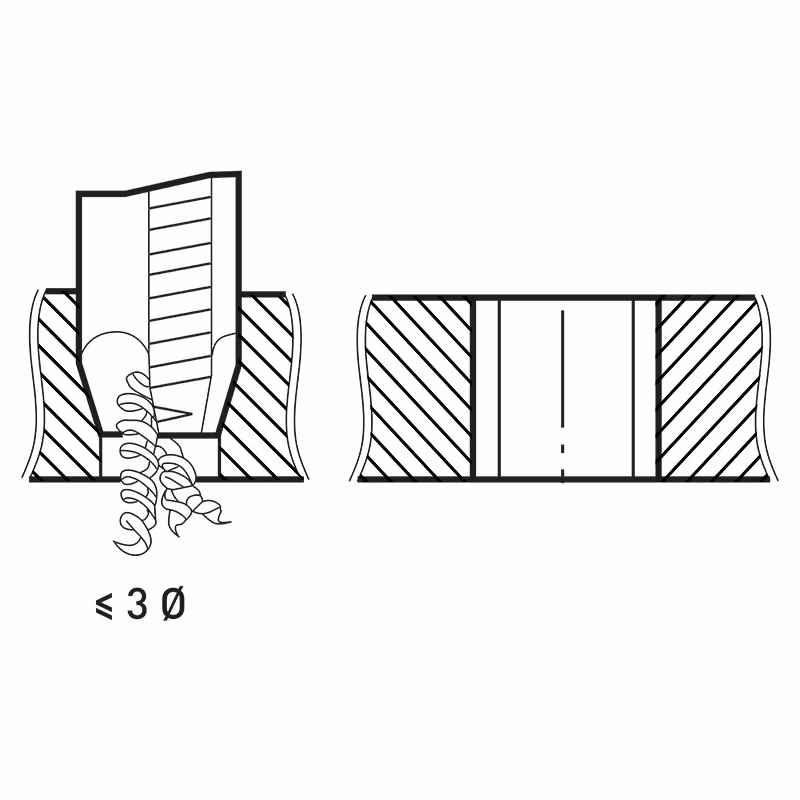

Toto prevedenie je určené pre priechodné otvory. Má predĺžený nábeh, ktorý vytláča triesku dopredu pred nástroj a von z otvoru. Práve preto sa nesmie použiť v slepom otvore — trieska by nemala kam odchádzať, natlačila by sa pred závitník a zlomila by ho.

Zosilnený driek znáša krútiaci moment, ktorý pri strojnom rezaní vzniká — je vyšší než pri ručnej práci, pretože stroj neustúpi, keď odpor narastie.

Povlak z karbonitridu titánu (TiCN) na kobaltovej rýchloreznej oceli má nižší súčiniteľ trenia a vyššiu tvrdosť než bežný povlak TiN. Nižšie trenie znamená menší krútiaci moment, nižšiu teplotu ostria a výrazne dlhšiu životnosť — najmä v legovaných a nehrdzavejúcich oceliach, ktoré k nástroju nalepujú.

Predvŕtaný otvor musí mať priemer podľa tabuľky pre daný závit — pri menšom sa závitník zlomí, pri väčšom vznikne neúplný závit. Reže sa s chladiacou a mazacou kvapalinou a s otáčkami podľa obrábaného materiálu.

• Metrický závit M10 × 1,5 s hrubým stúpaním
• Predĺžený nábeh — trieska odchádza dopredu, len pre priechodné otvory
• Zosilnený driek pre strojné rezanie
• Povlak TiCN na kobaltovej oceli — nižšie trenie a dlhšia životnosť
